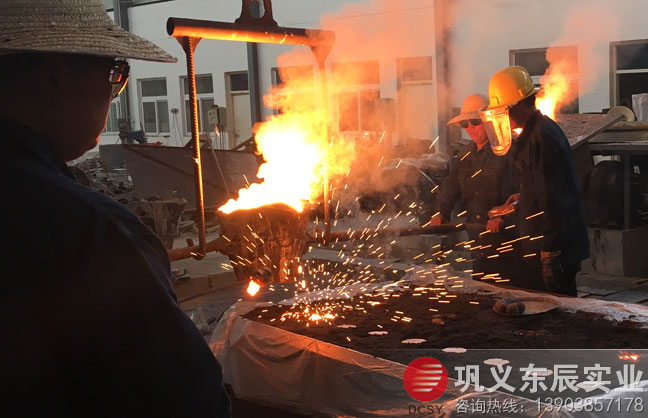

鞏義東辰實(shí)業(yè)擁有消失模鑄造工藝技術(shù)，消失模鑄造錘頭工藝包括泡沫板材制作模型、模型組合成簇、涂料烘干、砂箱震實(shí)造型、負(fù)壓澆鑄、保壓冷卻、鑄件開箱清理、熱處理、化學(xué)水韌處理、低溫回火、成品打磨清理發(fā)貨，東辰實(shí)業(yè)在破碎機(jī)錘頭鑄造領(lǐng)域已經(jīng)是行業(yè)領(lǐng)路者，2007年獲得雙液雙金屬錘頭發(fā)明專利，經(jīng)過十年的不斷創(chuàng)新升級，東辰實(shí)業(yè)生產(chǎn)的雙液破碎機(jī)錘頭已具有高效安全、耐磨耐用、品質(zhì)上乘的特點(diǎn)！

咨詢破碎機(jī)錘頭索取報價請聯(lián)系：13903857178 龔經(jīng)理，電話：0371-64383858，專業(yè)生產(chǎn)超級耐磨合金錘頭、來圖來樣定制各種破碎機(jī)錘頭、襯板及制造破碎制砂機(jī)械，我們隨時為您提供技術(shù)幫助，歡迎您來廠實(shí)地考察。聲明：我們東辰實(shí)業(yè)官網(wǎng)使用圖片均為我廠實(shí)景拍攝，未經(jīng)授權(quán)，請勿使用，盜用必究！

高鉻鑄鐵熱處理后硬度可達(dá)到58HRC以上，基體為硬度較高的馬氏體，組織中含有大量高硬度碳化物M7C3，被認(rèn)為是破碎機(jī)錘頭比較理想的耐磨材料。但高鉻鑄鐵的沖擊韌性差導(dǎo)致錘頭經(jīng)常發(fā)生斷裂，因而只能做成復(fù)合錘頭的頭部，錘柄一般采用沖擊韌度較好的鑄鋼或普通中碳鋼材料，東辰實(shí)業(yè)這種專利產(chǎn)品雙金屬液復(fù)合錘頭既發(fā)揮了高鉻鑄鐵硬度高耐磨性好的優(yōu)點(diǎn)，又可以彌補(bǔ)整體式高鉻鑄鐵錘頭在錘柄位置容易斷裂的缺點(diǎn)，并且能節(jié)約Ni、Mo等貴金屬元素，降低生產(chǎn)成本。

消失模鑄鋼件優(yōu)勢
東辰消失模合金鑄鋼錘頭精度高、表面光潔、耐磨性更高，消失模鑄鋼件易于實(shí)現(xiàn)機(jī)械化自動流水線生產(chǎn)，生產(chǎn)線彈性大，可在一條生產(chǎn)線上實(shí)現(xiàn)不同合金、不同形狀、不同大小鑄件的生產(chǎn)。
消失模鑄造時，為了滿足鑄件局部特殊性能要求，在鑄件模樣局部加入合金元素同時加入稀土元素。鑄件成形后，合金元素與稀土元素同時溶入了鑄件相對應(yīng)部位。試驗(yàn)證明，鑄件局部合金化可以改善消失模鑄件的局部特殊性能，提高耐磨性。

東辰實(shí)業(yè)——超級耐磨雙合金錘頭！
1、特殊的復(fù)合鑄造工藝
鞏義東辰生產(chǎn)的雙金屬雙液合金錘頭的錘頭部位采用高鉻合金材料，錘柄部位采用韌性較好的低合金鋼材料，利用熱復(fù)合將兩種不同性能和功效的材料在液液狀態(tài)下使其熔融為一體，復(fù)合面積可達(dá)100%，徹底解決了鑲合金和兩次復(fù)合澆鑄錘頭容易出現(xiàn)的斷裂、掉塊、掉頭等現(xiàn)象，提高了錘頭使用的安全性。
2、特殊的熱處理工藝
東辰超級耐磨雙合金錘頭熱處理工藝是加熱到950-1000℃，保溫，然后出爐，經(jīng)東辰特制的霧淬裝置冷卻再進(jìn)行200-260℃的低溫回火，最后出爐空冷，硬度可達(dá)到62HRC--65HRC。
3、嚴(yán)格的生產(chǎn)管理和質(zhì)量管控
東辰公司所用產(chǎn)品都有嚴(yán)格的生產(chǎn)流程和質(zhì)量管控。1.爐前化驗(yàn)，利用多通道式光譜分析儀分析試樣各個元素含量。2.嚴(yán)格控制澆鑄及熱處理溫度。3.利用探傷儀檢測錘頭內(nèi)部抽孔及砂眼，利用硬度計測試錘頭硬度等。

本文由鞏義東辰實(shí)業(yè)www.shakinfest.com編輯，轉(zhuǎn)載請注明出處。
